CLW5101GLQ4瀝青灑布車（普通型）

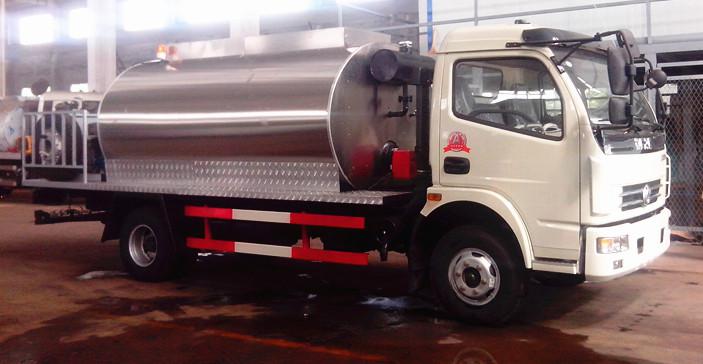

CLW5101GLQ4瀝青灑布車
設備用途及簡單介紹
CLW5101GLQ4型瀝青灑布車是一種專業灑布乳化瀝青、稀釋瀝青、熱瀝青、高粘度改性等瀝青的產品。用于修筑高等級公路瀝青路面底層的透層油、防水層、粘結層的灑布。該灑布車由汽車底盤、瀝青罐體、瀝青泵送及噴灑系統、導熱油加熱系統、燃燒系統、氣動系統構成。該車采用機械式傳動故障率底便于維修。該車經過我公司各方面的改善可以在更惡劣的條件下進行工作
二、 整機性能參數
◆ 產品型號： CLW5080GLQ4
◆ 底盤型號： 東風多利卡DFA1080SJ12D3
◆ 撒布寬度： 4500mm
◆ 瀝青撒布量： 0.5～2.5L/m2
◆ 加熱方式： 意大利進口柴油燃燒器加熱（10萬大卡/小時）
◆ 噴灑介質: 乳化瀝青
◆ 瀝青罐容量： 6000L
◆ 噴嘴數量及控制方式：12個
◆ 外形尺寸： 7380×2280×2550
三、設備性能特點
1、該車采用多利卡底盤，靈活輕便的操縱性，靚麗大氣的外觀造型，為廣大城際物流客戶提供安全、高效、可靠的服務；
2、手動控制方式實現對每個噴嘴的單獨進行控制，從而實現了任意調節噴灑的寬度。
3、加熱系統采用意大利進口燃燒器，具有自動點火和溫度控制功能；
4、采用國內先進的瀝青泵，可將外部瀝青泵入罐內，實現“自吸”，也可將罐內瀝青泵出；
5、在保證不妨礙其它部分維修拆卸的前提下布置有各部分人梯和扶手，方便操作；
6、所有熱管外部均有隔熱保溫層，降低散熱量的同時避免燙傷操作人員；
7、車載式快速加熱系統（10—15℃/h），可提高加熱效率并減少施工輔助時間，確保灑布溫度；

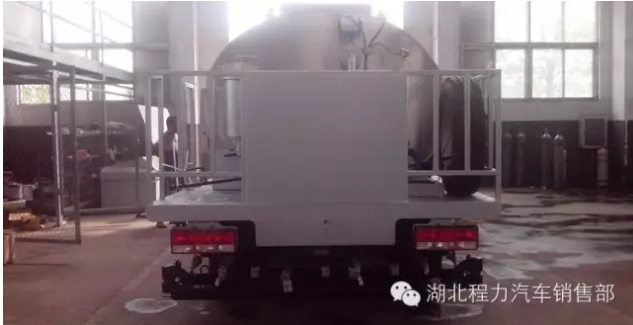

8、瀝青噴灑桿采用三段折疊式結構，通過上下移動灑布桿可以實現雙重或多重噴灑，通過左右移動灑布桿可以擴大灑布范圍，而且可以有效地避開障礙物；
9、手動噴灑功能可以使瀝青通過手噴管進行噴灑，靈活方便，適用于小范圍及邊角施工狀況。接好手噴槍。開啟總出油閥、開器轉駁閥、開啟回油閥、利用回油閥調節噴槍的壓力。
10、沖噴嘴此功能可將噴嘴剩余瀝青通過柴油加高壓空氣吹出，防止瀝青凍結于噴嘴，可大大提高噴嘴使用壽命。關閉總出油閥、回油閥、打開氣動閥、打開自吸閥依次打開噴嘴即可
11、良好的保溫層可以確保靜態保溫性能指數≤12℃/8小時，且防腐耐用
四、東風多利卡經濟型瀝青灑布車主要配置
|
序號 |
名稱 |
型號、規格 |
數量 |
|
1 |
汽車底盤 |
DFA1110SJ11D3 |
1 |
|
2 |
發動機 |
CY4102-CE4B（100kw） |
1 |
|
3 |
瀝青罐 |
6000L |
1 |
|
6 |
液壓變量泵 |
CBQ540-L（合肥） |
1 |
|
8 |
瀝青泵 |
QGB270(最大排量300L/min) |
1 |
|
9 |
瀝青泵液壓馬達 |
寧波泰勒姆斯 |
1 |
|
9 |
燃燒器 |
意大利利雅路 |
1 |
|
10 |
導熱油泵 |
25-25-160（河北產） |
1 |
|
11 |
控制方式 |
人工操作 |
1 |
|
12 |
燃燒器電源 |
6KW汽油發電機 |
1 |
